砂輪成型液壓機是磨料制品成型機中常用的一款，也粉末成型液壓機的一種應用。該設備還可以壓制陶瓷砂輪、樹脂切割砂輪、樹脂金剛石砂輪及金剛石鋸片等。山東威力重工機床有限設計生產有3500噸大型砂輪成型機，采用。采用四柱下壓式結構，體積小、壓力大、耗能低、操作及維修方便等特點。配備適當輔機及加熱裝置。砂輪成型所需液壓機噸位100噸-5000噸公司均可設計生產。跟著山東威力重工一起了解下該設備的結構特點是怎樣的以及該設備模壓生產砂輪的工藝。

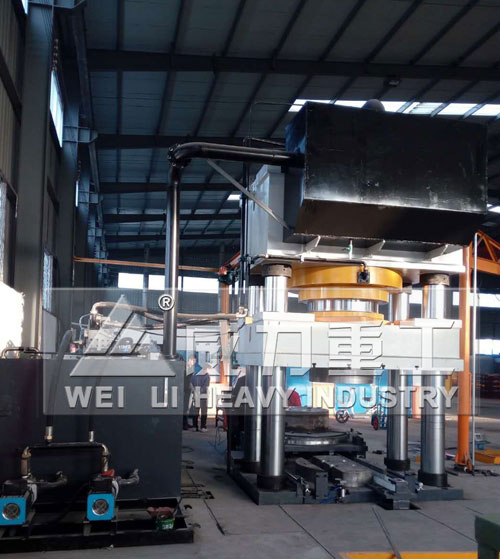

砂輪成型液壓機
3150噸砂輪成型液壓機(3150噸液壓機)設有快速油缸，結構簡單、動作靈敏可靠、操作安全方便，可實現點動調整和半自動工作兩種操作方式。半自動工作中，活動工作臺可完成快速下行、慢速靠模、加壓、自動回程和回程停止整個工作循環。模具使用壽命長，能耗低。采用導軌導向，保證壓制精度。它由多個回轉工位組成并分布在回轉工作臺上，工作臺繞油壓機立柱回轉，各工位由工業控制器集中控制，同步完成砂輪的成型作業。
砂輪液壓機適用領域：本系列壓機適用于磨料制品的壓制成型工藝和其它壓制成形工藝，如陶瓷和樹脂結合劑砂輪等。
模壓成型砂輪工藝包括：
模壓成型砂輪工藝包括：
1)、尺寸鏈計算得砂輪成型壓制高度H；
2)、制作高度等于砂輪成型壓制高度H的標準塊；
3)、定位與布局：取3塊以上標準塊，置于3150噸砂輪成型液壓機(3150噸液壓機)的下壓板上，使其繞砂輪成型模具的中心或軸線在周向上均布；
4)、壓制使砂輪模壓成型。

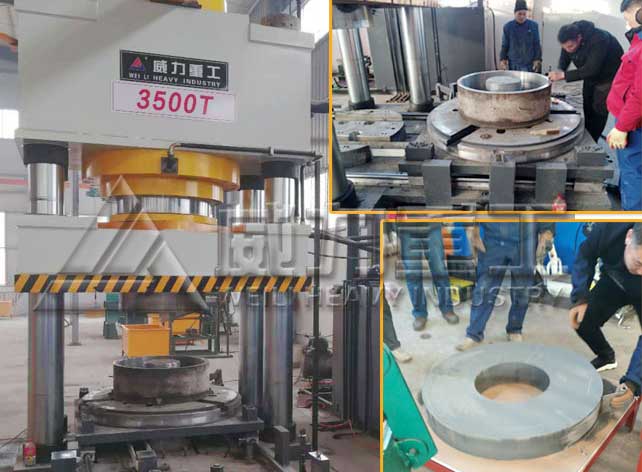

3150噸砂輪成型液壓機使用現場
3150噸砂輪成型液壓機(3150噸液壓機模壓砂輪成型工藝特點：

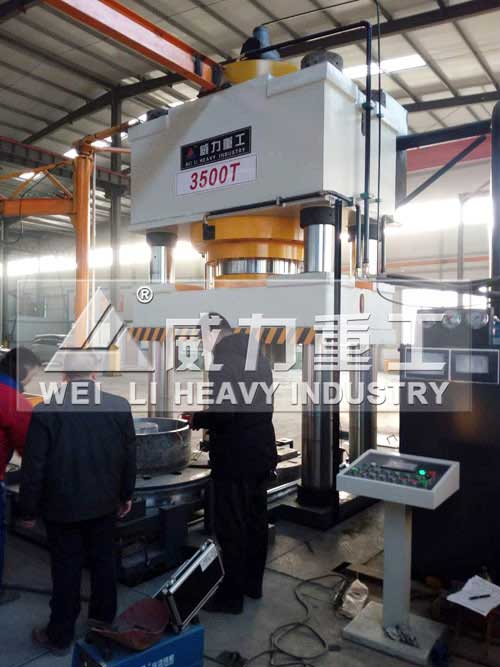

3150噸砂輪成型液壓機使用現場
3150噸砂輪成型液壓機(3150噸液壓機模壓砂輪成型工藝特點：
3150噸砂輪成型液壓機工藝過程為將磨料（金剛石或剛玉砂等）與粘結劑放入模具中，布料均勻后（一般采用轉盤使模具回轉來均勻布料），主工作缸活塞推動活動橫梁下行，當加壓達到預定的壓力（定壓壓制）或預定的行程（定程壓制）后，保壓一段時間，然后卸壓回程，頂出缸將成品頂出。
為了提高生產率，在3150噸砂輪成型液壓機(3150噸液壓機)主機旁分設左、右兩個輔機座，上有直線往復運動的小車，小車上有回轉盤及模具，在主機外的輔機座上投料后，電動機帶動轉盤旋轉，布料均勻后，驅動液壓缸將小車推入主機內，小車車體的四角裝有4個車輪，進入主機后，小車的4個車輪落于浮動機構上。當主機工作缸加壓時，小車浮動下行，小車的底盤與主機工作臺墊板接觸，承受全部壓力。3150噸砂輪成型液壓機(3150噸液壓機)主機工作缸一卸壓，浮動機構即將小車浮起，以便其滾動移出，在輔機座上將成品頂出。左、右兩個輔機座上的小車交替進入主機，投料、布料及頂出工序均在輔機座上進行，不占主機的機動時間。
3150噸砂輪成型液壓機(3150噸液壓機)模壓成型砂輪的方法，是利用機械過定位原理，在砂輪成型過程中，通過標準塊的設置增加3150噸砂輪成型液壓機上下壓板間的重復約束，限制壓板的變形和位移，從而提高了3150噸砂輪成型液壓機工藝系統的剛性和壓制砂輪的厚度精度，提高砂輪精度有效，砂輪壓制成品率高、生產效率高，所得成型砂輪產品質量高且產品質量穩定；該模壓成型方法工藝簡單，操作方便，適合推廣應用。
