上置式液壓墊拉伸液壓機與普通的液壓墊拉伸機的結構是一樣的，只是液壓墊的設計組成上有一定的差距。上置液壓墊拉伸液壓機(拉伸機)為三梁四柱式液壓機，帶多頂桿頂出功能。還可根據需求設計框架式液壓墊薄板拉伸液壓機。當上置液壓墊薄板拉伸液壓機液壓墊工作時，并非所有的頂針都參與工作。通常，根據模具的尺寸，使用一個或多個頂針。該設備可實現金屬薄板的拉伸、彎曲、成型、沖裁落料、翻邊等工藝。主要應用于汽車、輕工、家電、廚具、拖拉機、摩托車領域。這里我們就來介紹下上置液壓墊薄板拉伸液壓機(拉伸機)的結構及液壓墊的組成：
上置液壓墊薄板拉伸液壓機(拉伸機)采用集中按鈕控制，可實現寸動、單次、半自動三種操作方式；液壓機的工作壓力、壓制和拉伸速度、行程范圍均可調，并能根據拉伸件、壓制件的不同工藝要求，實現內、外滑塊和頂出缸的動作順序，以及定壓延時和定程的工作方式。壓機具有獨立的液壓與電氣控制系統，采用按鈕集中控制；插裝閥繼承控制系統合PC電器控制系統，格來圈和斯特封機構，從而提高了整機的傳動效率和可靠性，減少了液壓油滲漏的發生。具有四柱和框架式兩種形式，可作多缸式和單缸式。主要用于各種金屬薄板零件的淺拉伸成形、翻邊和彎曲等工藝，也適用于其它一般壓制工藝。工作臺中間裝有液壓墊（頂出缸），可供拉伸工藝使用；
產品特點：
低耗能、高效率、機款新穎。設有安全保護裝置、自動計數功能。其活動橫梁二段速度控制：空載快速、工進慢速靠模、拉伸。主缸、壓邊缸具有上下限位保護，上下行程位置設定簡單、方便、快捷。滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。 獨立的電氣控制系統，工作可靠，動作直觀、維修方便。液壓控制系統采用插裝閥集成系統，動作可靠、使用壽命長、液壓沖擊小、并減少連接管路與泄露點，液壓集成系統采用獨立控制單元。計算機優化結構設計，為四柱式結構：四柱式結構簡單、經濟、實用。

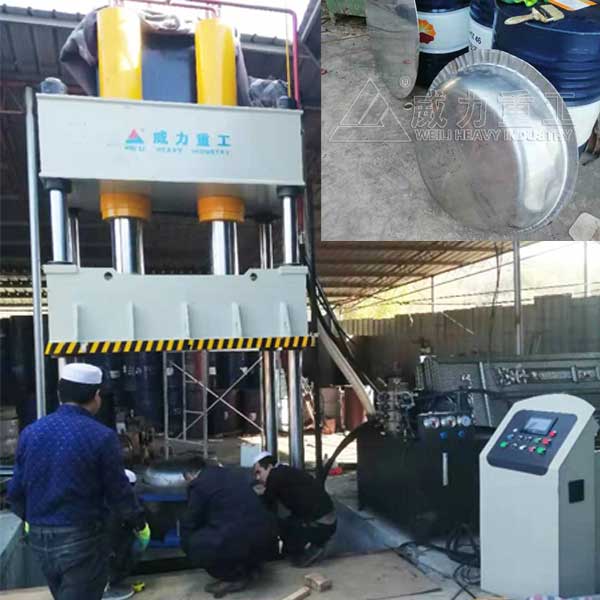

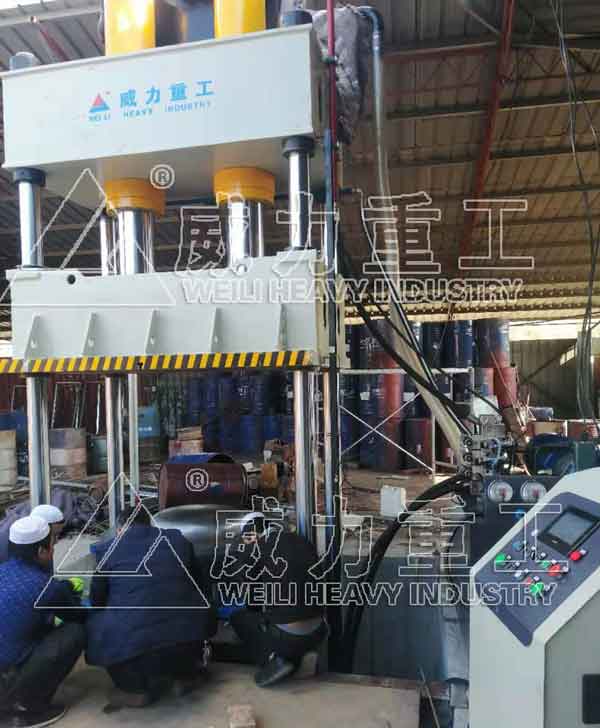

315噸四柱液壓機上置液壓墊拉伸機應用案例拉設鋁盆
上置液壓墊的安裝與組成：包括在液壓機立柱內上下運動的滑塊、滑塊下平面縱向制有的一排用于安裝模具的T形槽、驅動滑塊運動的主油缸和側油缸,其特征是：滑塊的前后面上縱向制有一排與滑塊下平面平行的通槽，在通槽內垂直制有通向滑塊下平面的一排頂桿孔，各通槽內均安裝有一個上下運動的打料板，滑塊的前后面上分別橫向安裝有一個與各打料板前端連接的前壓板和一個與各打料板后端連接的后壓板，在滑塊的前后面上分別垂直安裝有數個驅動前壓板和后壓板上下運動的上液壓墊油缸。

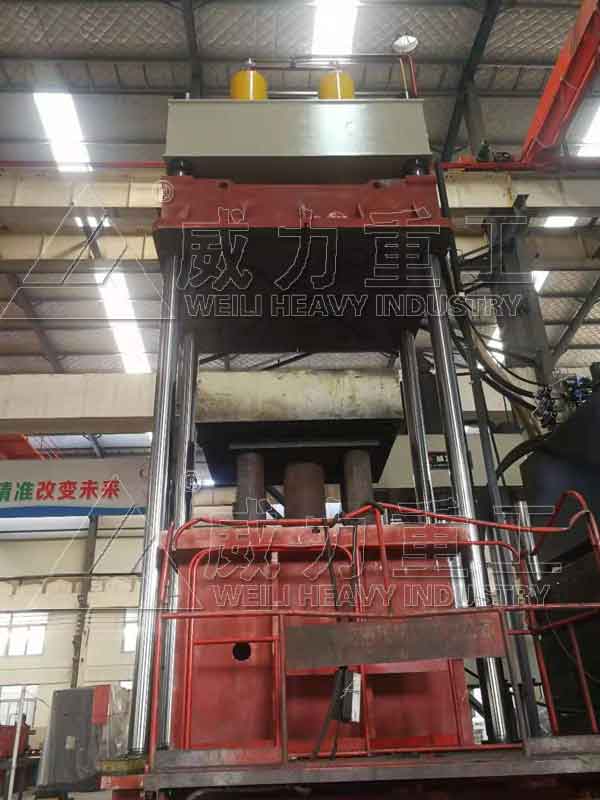

315噸上置液壓墊拉伸液壓機
上置液壓墊拉伸液壓機(拉伸機)通過上置液壓墊油缸驅動打料板及其安裝在頂桿孔內的頂桿運動，完成工件的正向拉伸動作，擴大了單動薄板拉伸液壓機的使用范圍。上置式液壓墊結構簡單、易于制造、成本低的優點。上置液壓墊拉伸液壓機(拉伸機)拉伸工藝流程為：初始位置→拉伸滑塊與壓邊滑塊一起快降→壓邊滑塊單獨快降→壓邊滑塊加壓→拉伸滑塊下行拉伸工件→保壓延時及卸壓→拉伸滑塊壓邊滑塊回程→頂起旋轉裝置頂起工件→（工件移走后）頂起旋轉裝置退回。頂起旋轉裝置頂出起始時間可由滑塊的回程中設定的位置激發，以提高工作頻次。
