數控伺服C型液壓機又稱精密壓力機是一款適用于大批量連續精密加工，是目前市場中頗受歡迎的液壓機設備。不管是C型液壓機還是四柱式、框架式液壓機在組成結構中都會用到柱塞泵，它是液壓系統中一個重要裝置，該裝置主要是依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。這里山東威力重工小編主要介紹下數控伺服C型液壓機定量柱塞泵的組成特點，以及使用中常出現的故障。

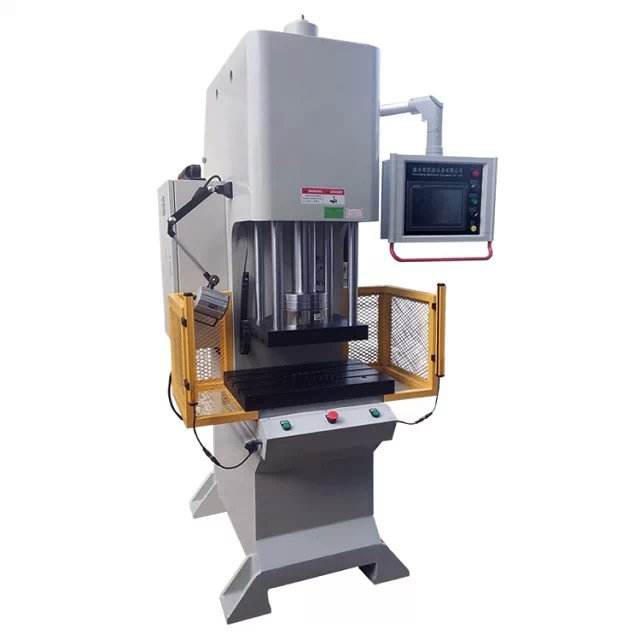

數控伺服C型液壓機


數控伺服C型液壓機設計中添加的量柱塞泵分為軸向柱塞泵和徑向柱塞泵，結構設計包括依次連接的密封腔體、柱塞泵腔體和自密型單向閥，密封腔體內設有密封腔，該密封腔內滑動連接有柱塞，且柱塞與密封腔體之間設有密封組件；柱塞的一端與驅動裝置相連，另一端插入柱塞泵腔體內；柱塞泵腔體上設有進液口，自密型單向閥上設有出液口，柱塞和自密型單向閥之間形成儲液腔。



數控伺服C型液壓機中柱塞泵常見故障：

1、由于數控伺服C型液壓機的柱塞泵的缸體、斜盤、柱塞、滑靴、配油盤等零件磨損，泵的內泄漏嚴重，容積效率下降，使泵輸出流量達不到設定值。排除方法：修復各零件，保證柱塞在缸體孔內滑動靈活，配合間隙應≤0.06mm。滑靴球面與柱塞球配合良好，方向轉動靈活，滑靴中間小孔保持暢通。消除滑靴面與斜盤的摩擦面毛刺。

2、伺服滑閥磨損，間隙過大，致使數控伺服C型液壓機柱塞泵壓力補償變量機構動作失靈。排除方法：應修復變量機構的活塞與伺服滑閥的間隙，保證間隙≤0.008mm。

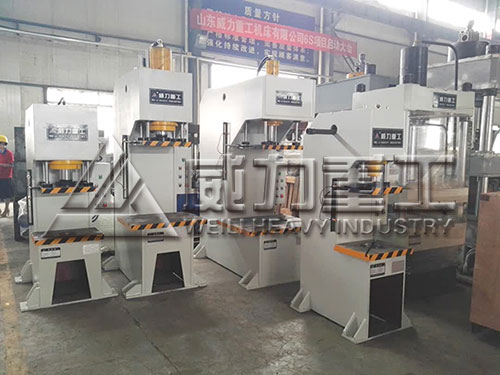

C型單柱液壓機加工車間



數控伺服C型液壓機采用柱塞泵的形式，柱塞泵是容積泵，由于液體不會被壓縮，當柱塞往前運行時，液體被壓出，柱塞和柱塞泵腔體不接觸，就沒有磨損，減少維修次數，降低維修成本。
