波形鋼腹板箱梁橋的頂、地板一般為混凝土，而腹板則為波折形狀的鋼腹板，鋼腹板和混凝土頂板之間有剪力連接鍵連接。主要適用于機場、車站、展覽館、會議廳等大型公共建筑的大跨度、截面高度超過1m，腹板厚度超過5mm，特別是10mm以上的波紋腹板的樓面。橋梁波紋腹板采用模壓成型技術，具有成型后五殘余應力、模壓回彈值易控制、成型精度高和加工速度快等優點。山東威力重工曾為客戶設計定做過一臺2800噸液壓機，采用三機聯動的四柱液壓機組成而成，可實現同步工作，也可單獨控制，是專門用于壓波紋鋼腹板的專用機器。
冷沖壓成型波紋鋼腹板的工藝步驟：
1、鋼板校平
鋼板下料前應對所使用材料材質、規格、厚度進行確認并校平處理。采用鋼板校平機進行，矯平厚的鋼板能夠保證保薦下料的精度，同時也能有效的降低板件的軋制應力。
2、鋼板切割下料
厚度小于或等于20mm的鋼板采用數控等離子水下切割。。鋼板厚度大于20mm，采用數控火焰切割。
3、波紋腹板成型采用無牽制模壓法，在同一橫截面上同時不超過里那個受壓制牽制區，切模壓時，兩側鋼板不受牽制，可自由伸縮。
4、壓制之前，徐對鋼板進行準確的定位和固定，確保壓制后波紋鋼板與設計要求一致。
5、壓制過程中，注意鋼板的壓制方向與定位，確保坡口方向與工藝要求一致。是由多機聯動2800噸液壓機對模具施加一定的壓力，使得板材進行塑性變形。
6、使用多機聯動2800噸液壓機設備，壓制成型的波紋鋼腹板，五冷彎裂紋、腳步裂紋、褶皺、浪邊等現場。
多機聯動2800噸液壓機同步精度高，系統的效率也就越高。容積式同步回路是將2800噸液壓機兩相等容積的油液分配到尺寸相同的兩執行元件，實現兩執行元件的同步。這種回路允許較大偏載，由偏載造成的壓差不影響流量的改變，而2800噸液壓機只有因有油液縮和泄漏量造成的微量偏差。因此，必須要保證多機聯動2800噸液壓機的同步精度，以此來提高工作效率。

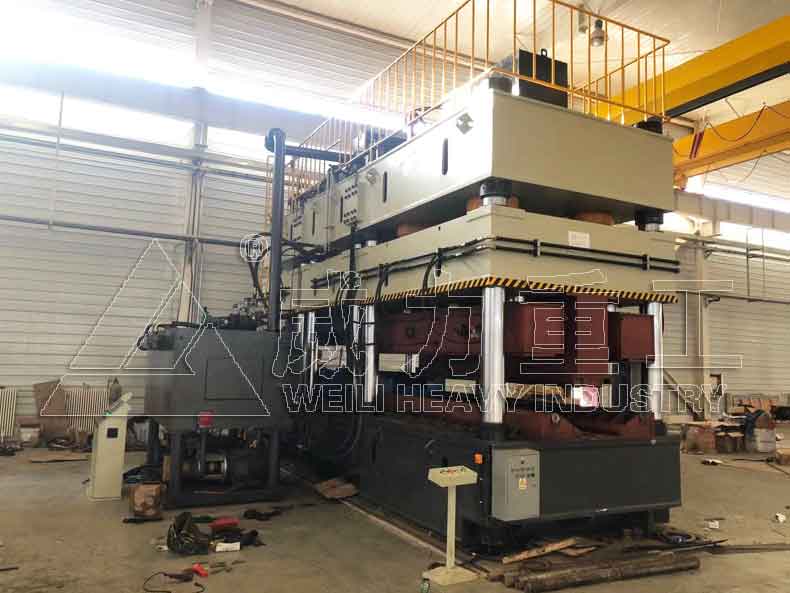

多機聯系2800噸液壓機冷壓成型波紋腹板
工作原理：
1、油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使得油缸進行運動；
2、多機聯動2800噸液壓機是利用液體來傳遞壓力的，液體在密閉的容器里傳遞壓力時是遵循“帕斯卡定律”；
3、多機聯動2800噸液壓機的液壓傳動系統由：控制機構、動力機構、執行機構、輔助機構和工作介質等組成，動力機構通常采用油泵作為動力機構，一般為積式油泵。
山東威力重工機床有限公司設計生產的多機聯動2800噸波紋鋼腹板冷壓成型液壓機工作臺面較大，滑塊行程較長，以滿足多種工藝的要求，主工作缸一般采用活塞式，供壓制和回程用。設有能浮動的頂出缸，供頂出工件、反向拉伸、液壓壓邊和起液壓墊作用。設有保壓延時系統，具有保壓、延時和自動回程功能，液壓機并能進行定壓成型和定程成型工作，具有點動、手動、半自動等工作方式，操作方便，其工作壓力、壓制速度及行程范圍均可任意調節，靈活性強。

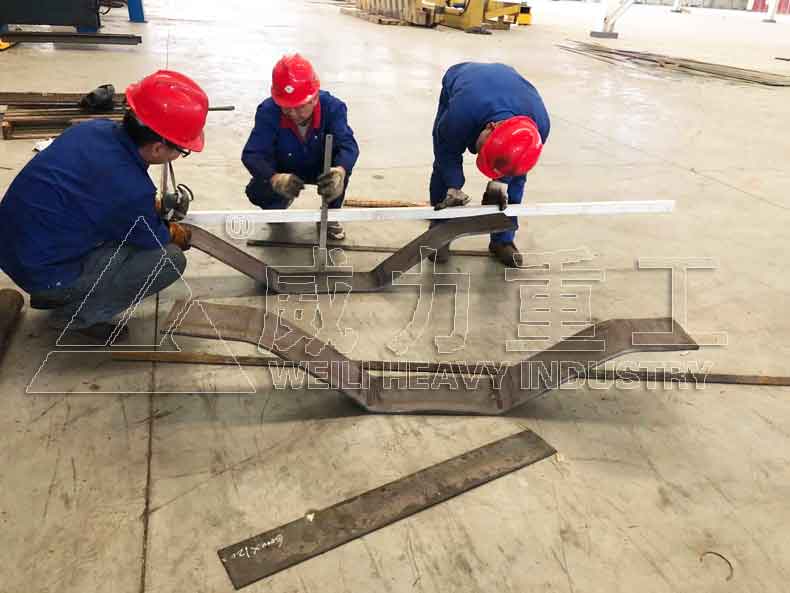

波紋鋼腹板

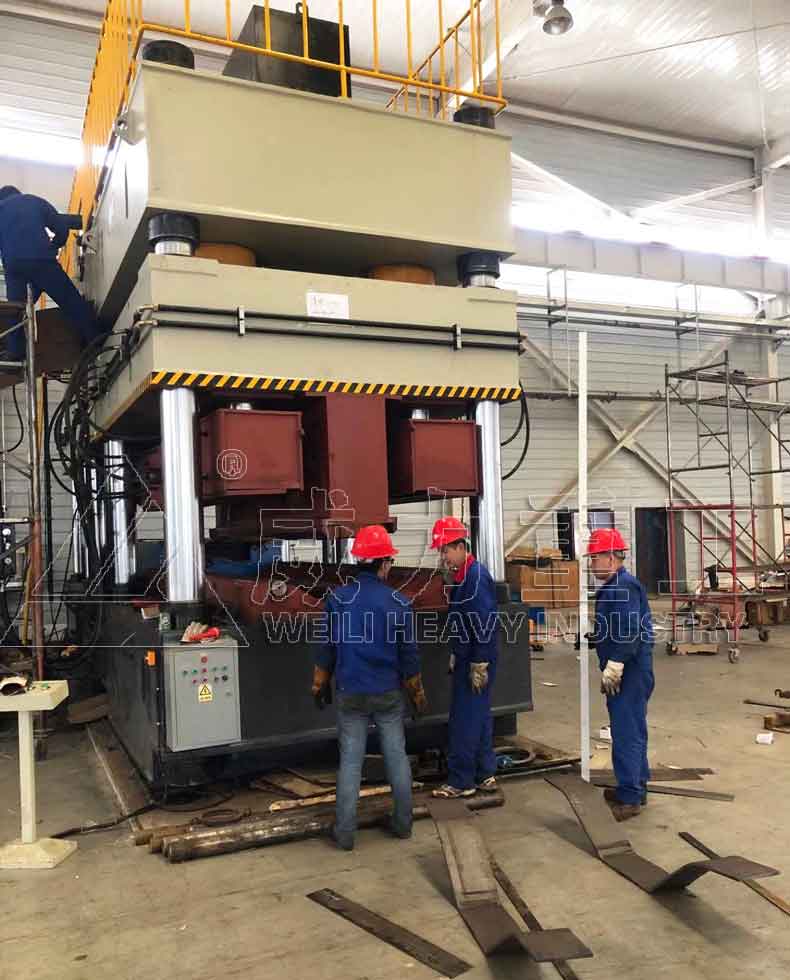

多機聯動2800噸液壓機的安裝調試：
1、液壓機的安裝
2800噸波紋鋼腹板冷壓成型液壓機安裝之前應事先做好安裝地基，一般采用混凝土地基。液壓機床身采用螺栓固定，因此在做混凝土地基時應預留螺栓孔，等液壓機安裝后再澆注固定。2800噸波紋鋼腹板冷壓成型液壓機其它部件的安裝參照部件裝配圖，按圖紙所給配合要求進行安裝。
2、液壓機的調試
2800噸波紋鋼腹板冷壓成型液壓機所有安裝工作完畢后，必須進行現場調試。按下啟動按鈕，看液壓機是否能夠順序的完成各工況動作。調試過程中通過看、聽等方式看液壓機硬件或控制系統工作是否正常。除此之外，還要檢驗所有控制按鈕、壓力表是否都能正常工作。調試一段時間后，如果運行正常，液壓機就可以正式交付使用了。
